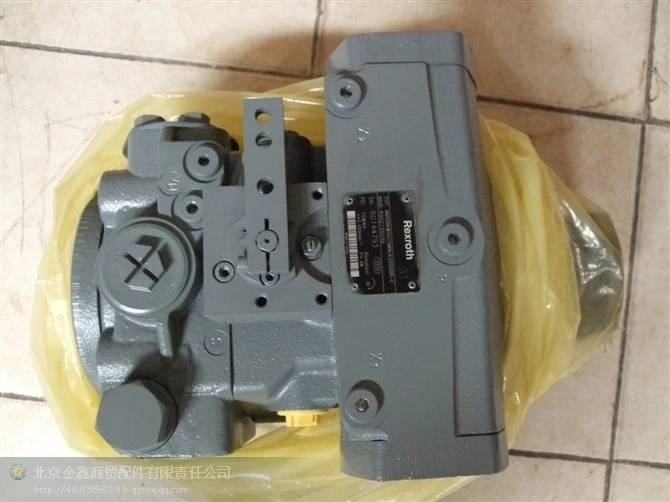

Seria A4VTG to pompy typu-zmiennego tłoka osiowego z tarczą sterującą-. Stosowana jest do hydrostatycznej przekładni w obwodach zamkniętych. Przepływ jest proporcjonalny do prędkości jazdy i przemieszczenia. Przepływ wyjściowy wzrasta od zera do maksimum wraz z kątem obrotu tarczy sterującej. Zapewnia różnorodne funkcje sterowania i regulacji dla różnych urządzeń sterujących o wysokiej kompatybilności. Dwa zawory przelewowe umieszczone po każdej stronie pompy służą do zapobiegania statycznemu napędowi hydraulicznemu (pompa i silnik) przed przeciążeniem, a także pełnią funkcję napełniania olejem.

Parametr techniczny
Arkusz danych (wartości teoretyczne, z wyłączeniem współczynników i tolerancji; wartość przybliżona)
Specyfikacja			NG		71	90
Pompa o zmiennej wydajności			Vg maks	cm³	71	90
Pompa uzupełniająca (przy p=20 bar godz.)			Vgsp	cm³	20.5	27
Prędkość przy Vgmax			Nnom	obr./min	3300	3050
Minimalna prędkość			Nmin	obr./min	500	500
Natężenie przepływu NnomH i Vgma			9 maks	I/min	234	275
Moc) Nnom H.Vgmax	△p=400 pasek		Po południu	kW	156	183
Moment obrotowy 1) Vg max i	△p=400 pasek		Tma	Nm	452	573
	△p=100 pasek		T	Nm	113	143
Wał napędowy o sztywności obrotowej V8			C	Nm/rad	120900	一
Wał napędowy V9			C	Nm/rad	一	150896
Moment bezwładności zespołu wirnikowego			JGR	kgm²	0.0097	0
Maksymalne przyspieszenie kątowe 2			0	rad/s2	21000	18000
Pojemność napełniania			V	L	1.3	1
Przybliżona waga (bez napędu wału-przepustowego)			m	kg	51	53
1) Brak pompy do napełniania
2 Efektywny obszar mieści się pomiędzy minimalną wymaganą prędkością a maksymalną dopuszczalną prędkością.
Nadaje się do wzbudzenia zewnętrznego (np. częstotliwość obrotowa silnika od 2 do 8 razy większa niż pierwotna, częstotliwość obrotu wału kardana 2 razy większa od oryginalnej). Wartości graniczne dotyczą wyłącznie pomp jednostopniowych. Należy wziąć pod uwagę nośność złącza.
Uwaga
„Praca powyżej lub poniżej wartości maksymalnej może skutkować utratą funkcjonalności, skróceniem żywotności lub uszkodzeniem zespołu tłoka osiowego. Zalecamy na podstawie eksperymentu lub obliczeń/modelu Próbę obciążeniową przeprowadza się w jednakowy sposób i porównuje z wartościami dopuszczalnymi.”
Ustal specyfikację
Natężenie przepływu		[l/min]	Vg= przemieszczenie na obrót (cm3
			△p=Różnica ciśnień (bar
Moment obrotowy		[Nm]	n=Prędkość obrotowa (obr/min)
			nv= Wydajność objętościowa
Moc		[KW]	nmh= Mechaniczna - sprawność hydrauliczna
			7t= Całkowita wydajność (n=n·nmh

Silnik hydrauliczny o niskiej prędkości i wysokim momencie obrotowym, zdolny do wytwarzania tej samej mocy o wysokim momencie obrotowym przy bardzo niskim przepływie hydraulicznym, bez drgań lub pełzania silnika hydraulicznego!
